采用双磁性编码器;高精度的传动表现;超强的抗过载能力。

关节组件
采用双磁性编码器;高精度的传动表现;超强的抗过载能力。
技术参数| 项目 | 单位 | TCM14B51 | TCM14B81 | TCM14B101 |
| 减速比 | — | 51 | 81 | 101 |
| 平均负载容许最大值 | Nm | 8.6 | 13.3 | 13.3 |
| 启停容许最大转矩 | Nm | 21.9 | 28.5 | 34.2 |
| 额定转速 | rpm | 58.8 | 37 | 29.7 |
| 最高转速 | rpm | 78.4 | 49.3 | 39.6 |
| 额定电流 | A | 1.3 | 1.3 | 1.1 |
| 最大电流 | A | 4 | 4 | 3.2 |
| 额定电压 | V | DC 48(三款型号通用) | ||
| 输出转动惯量 | kg·m² | 0.13 | 0.35 | 0.54 |
| 容许倾覆静力矩 | Nm | — | 74 | — |
| 减速机背隙 | arcsec | — | ≤10 | — |
| 定位精度 | arcsec | — | 90 | — |
| 设计寿命 | h | — | 10000 | — |
| 重量 | kg | — | 0.95 | — |
| 使用环境条件 | — | 使用温度:0~40°C / 保存温度:-20~60°C 使用湿度 / 保存湿度:20~80% RH (无结露)无粉尘、金属粉、腐蚀性气体、易燃性气体、油雾等 室内使用,避免阳光直射海拔 1000 米以下 | ||
| 电机绝缘 | — | 绝缘电阻:100MΩ 以上 (DC500V) 绝缘电压:AC1500V/1MIN 绝缘等级:A 级 |

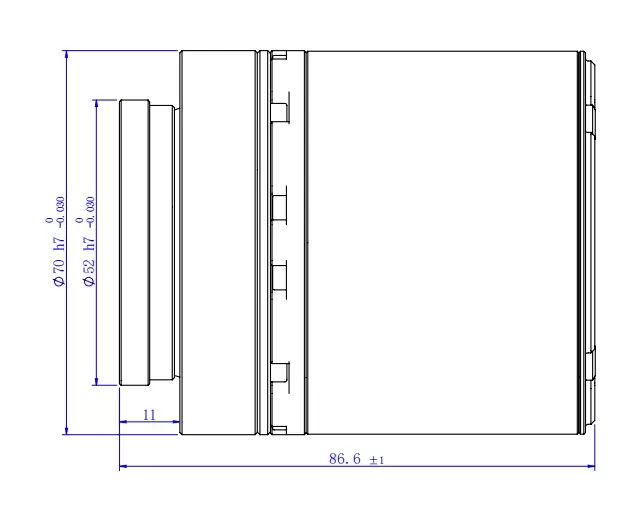

外形尺寸

产品图纸
